电力变压器油（绝缘油）中的微量气体分析

正常情况下充油电气设备内的绝缘油及有机绝缘材料，在热和电的作用下，会逐渐老化和分解，产生少量的各种低分子烃类及二氧化碳、一氧化碳等气体，这些气体大部分溶解在油中。当存在潜伏性过热或放电故障时，就会加快这些气体的产生速度。随着故障发展，分解出的气体形成的气泡在油里经对流、扩散，不断地溶解在油中。在变压器里，当产气速率大于溶解速率时，会有一部分气体进入气体继电器。故障气体的组成和含量与故障的类型和故障的严重程度有密切的关系。因此，分析溶解于油中的气体，就能尽早发现设备内部存在的潜伏性故障并可随时掌握故障的发展情况。实践证明，气相色谱法对判断变压器等充油设备故障或异常状况已是重要的不可替代的手段。从七十年代末，八十年代初国产专用色谱仪的问世，供、发电系统已逐渐采用、普及。

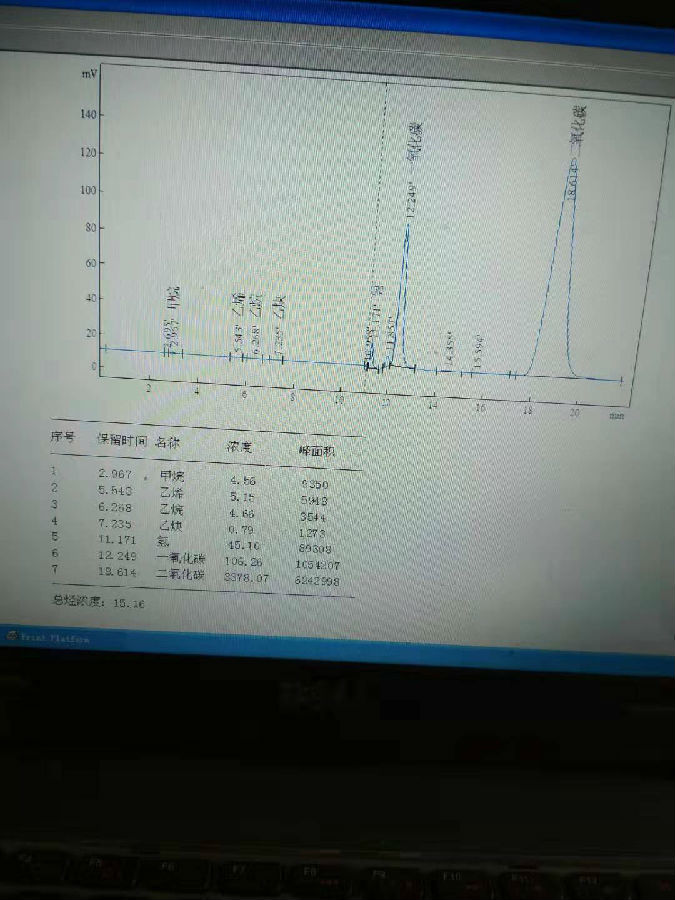

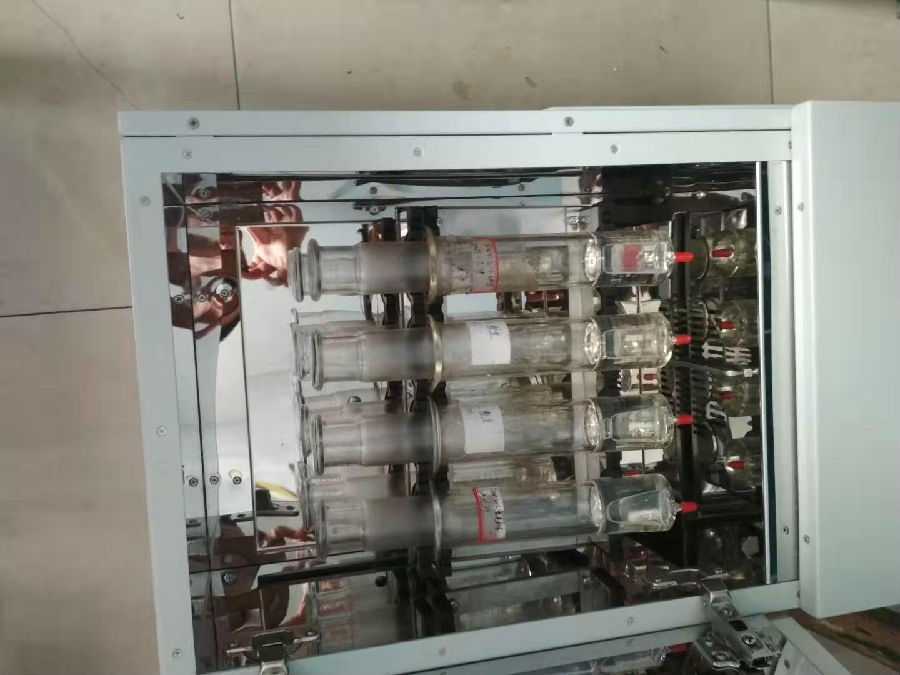

当变压器的气体继电器内出现气体时，分析其中的气体，同样有助于对设备的情况作出判断。从油中的溶解气体的气样，用气相色谱仪进行组分和含量的分析，用测量每个组分的保留时间对各组分定性，用测量其色谱峰面积或峰高并依据外标法进行定量。
